Passende Zylinder
Wichtiges Bauelement für Maschinen.
Vielseitig im Maschinenbau eingesetzt, besitzen die Zylinder ein breites Ausführungsspektrum. Meist mit einem Hohlraum versehen, gestaltet sich die Ausfräsung im Inneren sehr individuell nach Anforderungen. Die Nutform kann dabei direkt am Zylinder sitzen oder als Nutbuchsen
separat zum Einsatz kommen.

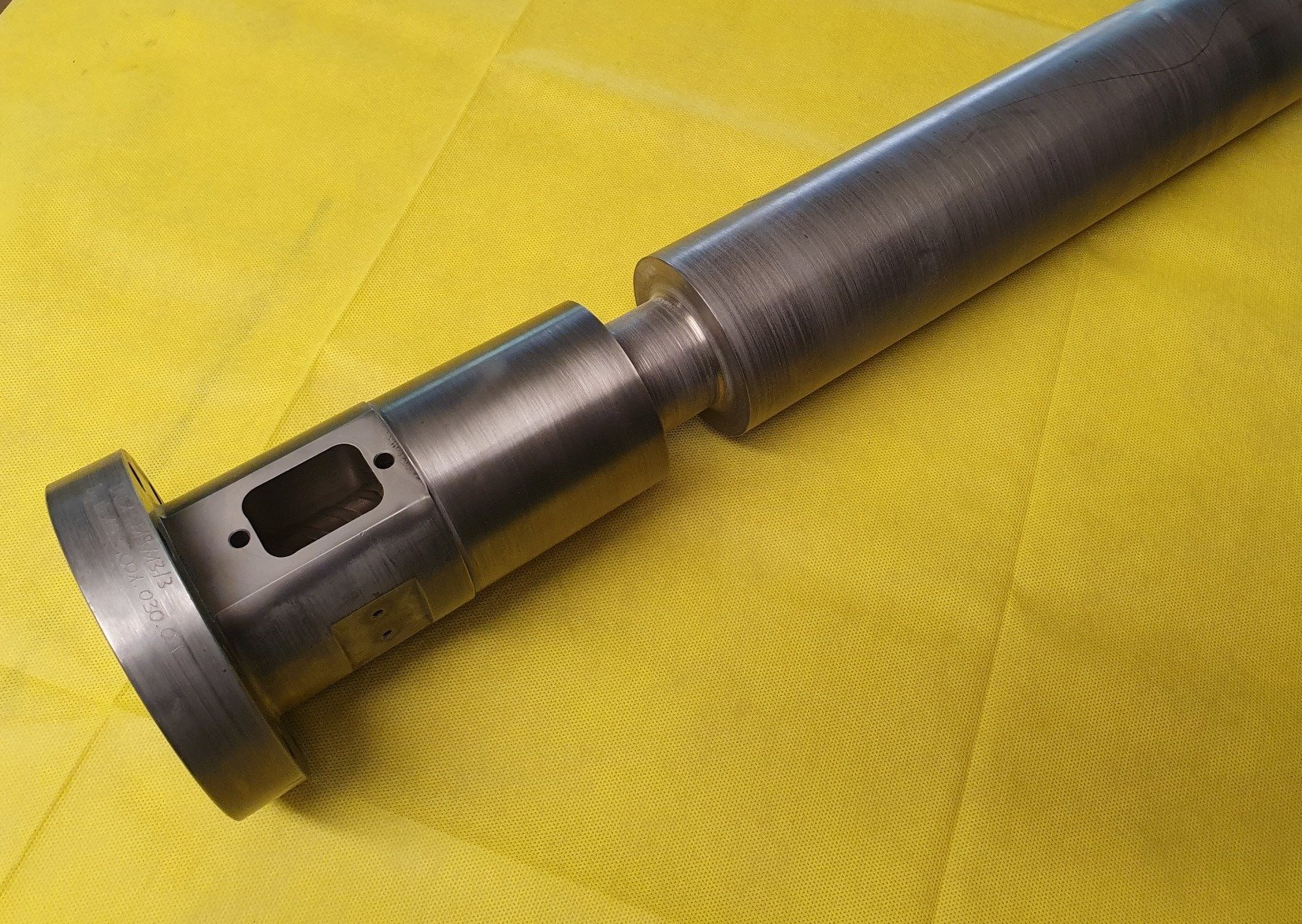

Zylinder unterschiedlicher Varianten
Die Variation der Zylinder gestaltet sich je nach Anforderung an den Einsatzzweck sehr unterschiedlich. Grundsätzlich gehören zwei Arten zu unserem Fertigungsspektrum:

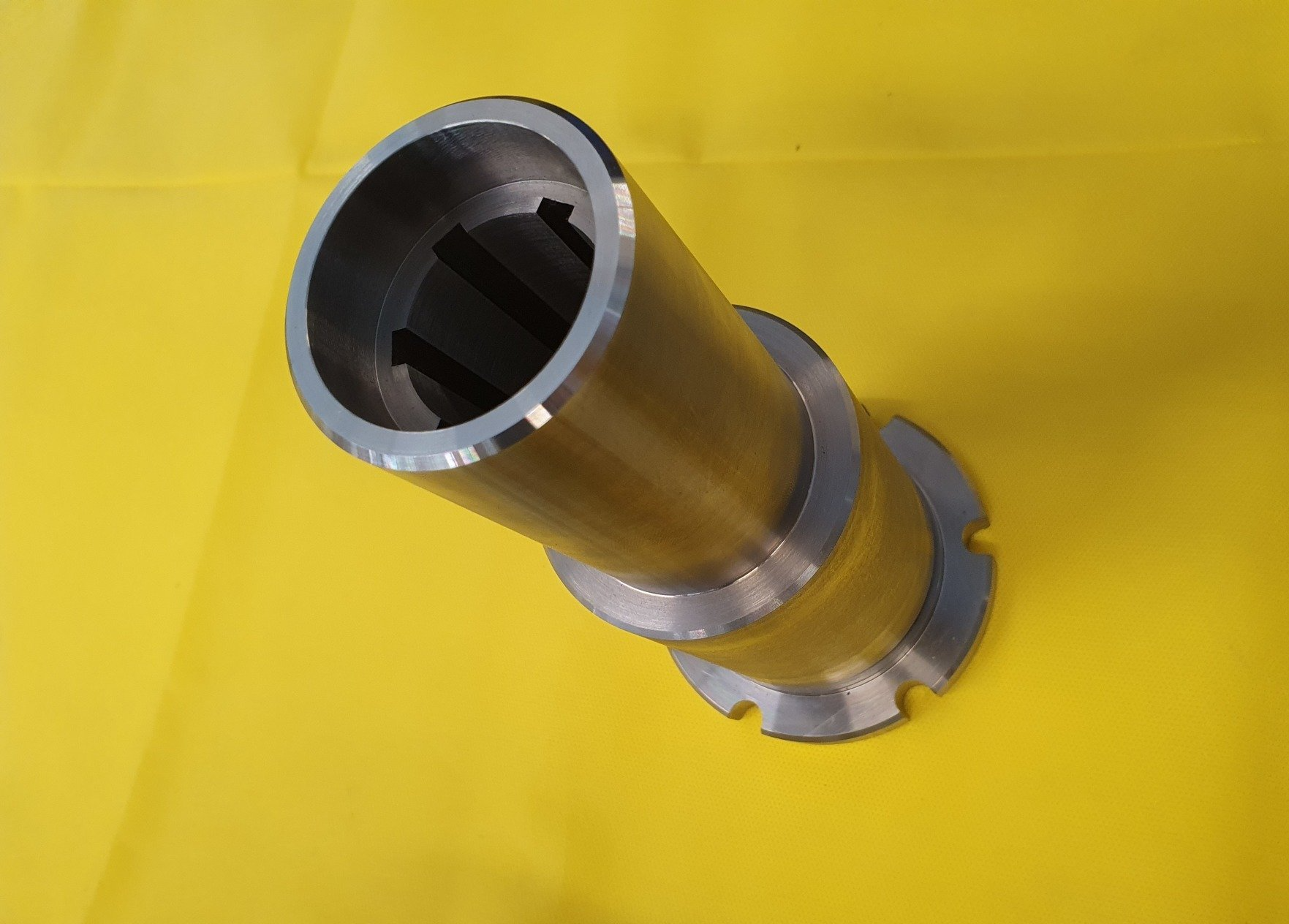

- Zylinder mit separater Nutbuchse
- Zylinder mit integriertem Nut.
Bei eingebrachten Nuten ist die Form der Nut nach Kundenvorgabe umsetzbar. Benötigen Sie die Nutbuchse
als separates Teil, fertigen wir diese selbstverständlich ebenfalls nach Anforderung. Folgende Ausführungsvarianten von Zylindern sind in unserem Fertigungsspektrum enthalten:

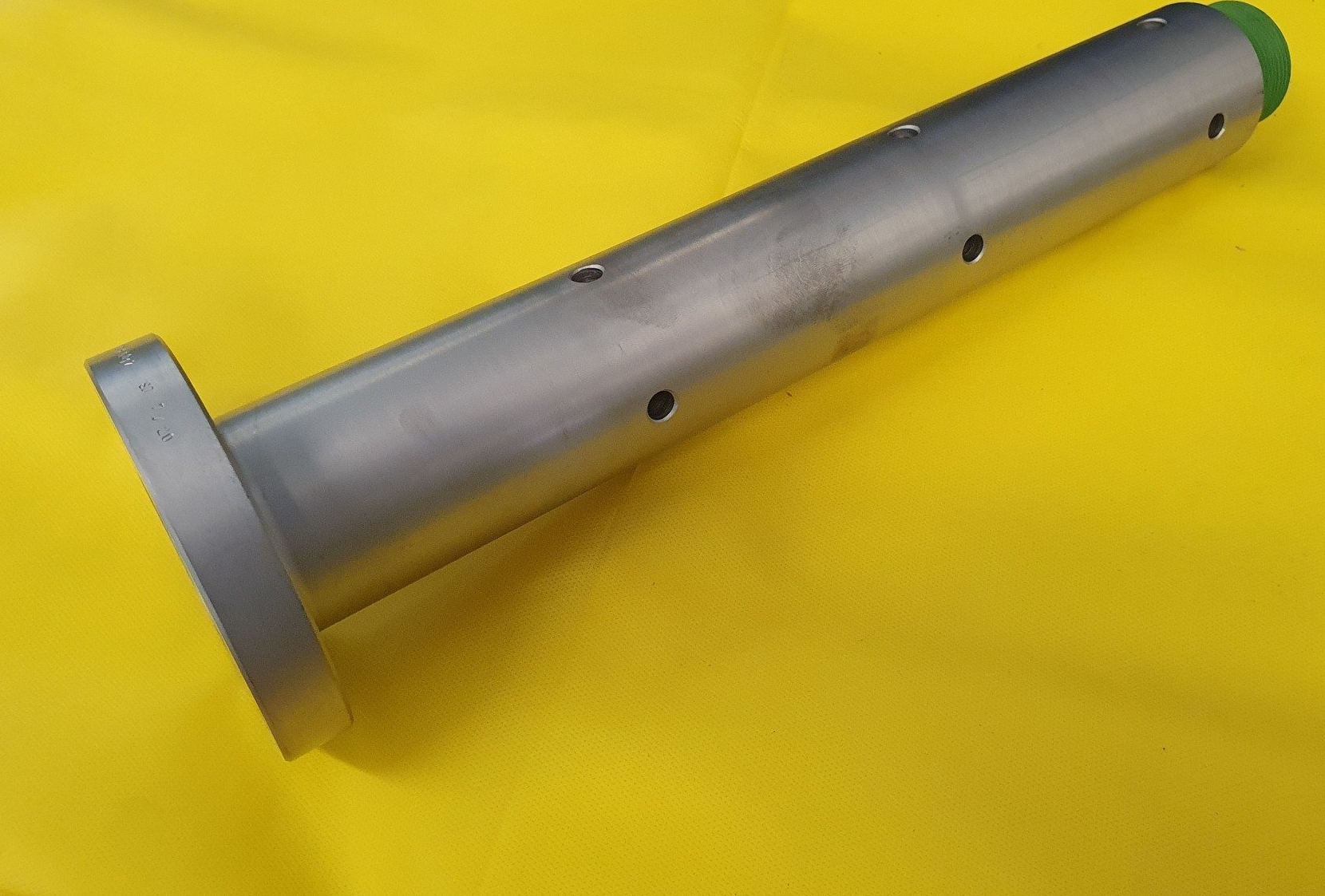

- Glattrohrzylinder

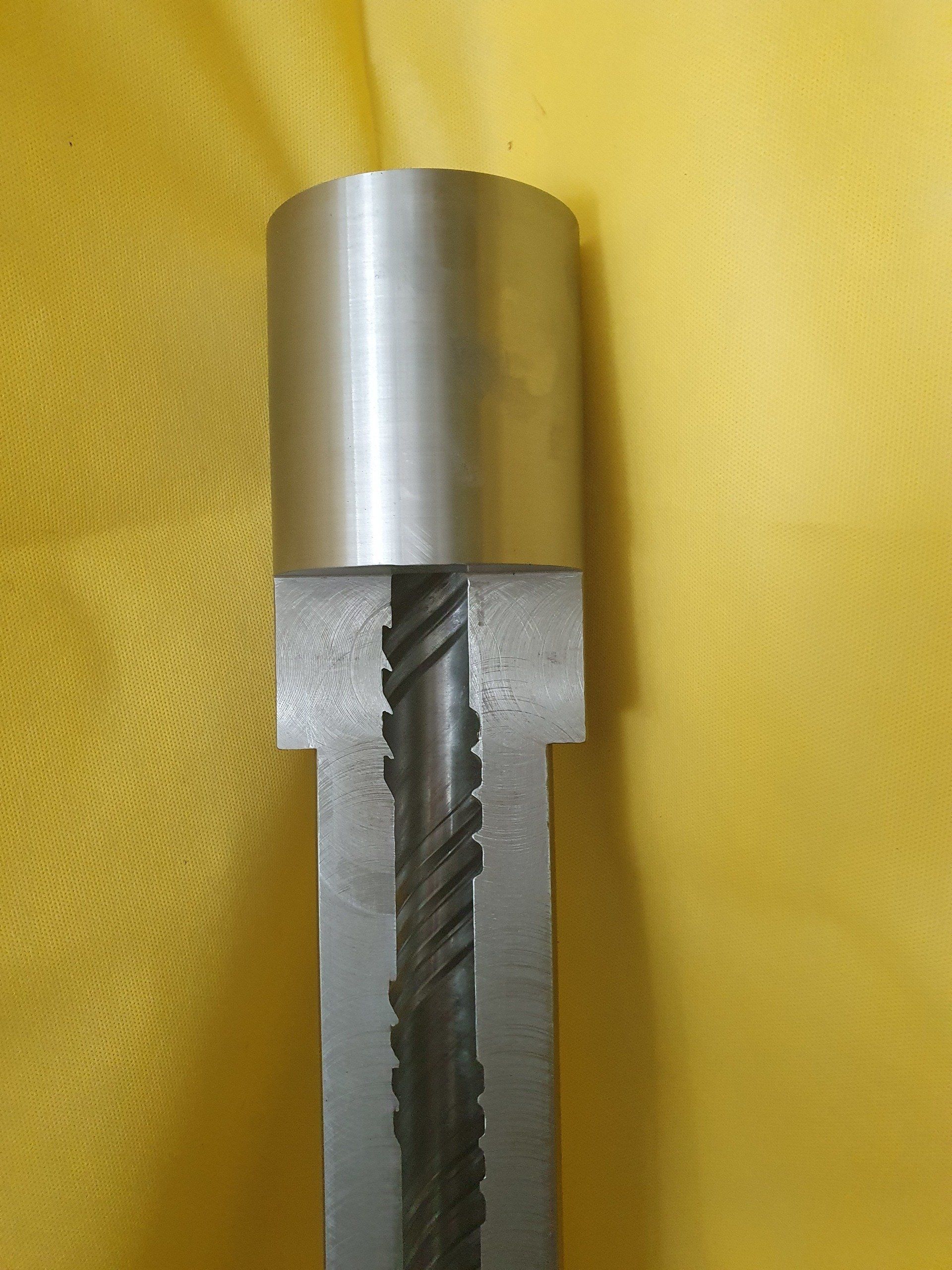

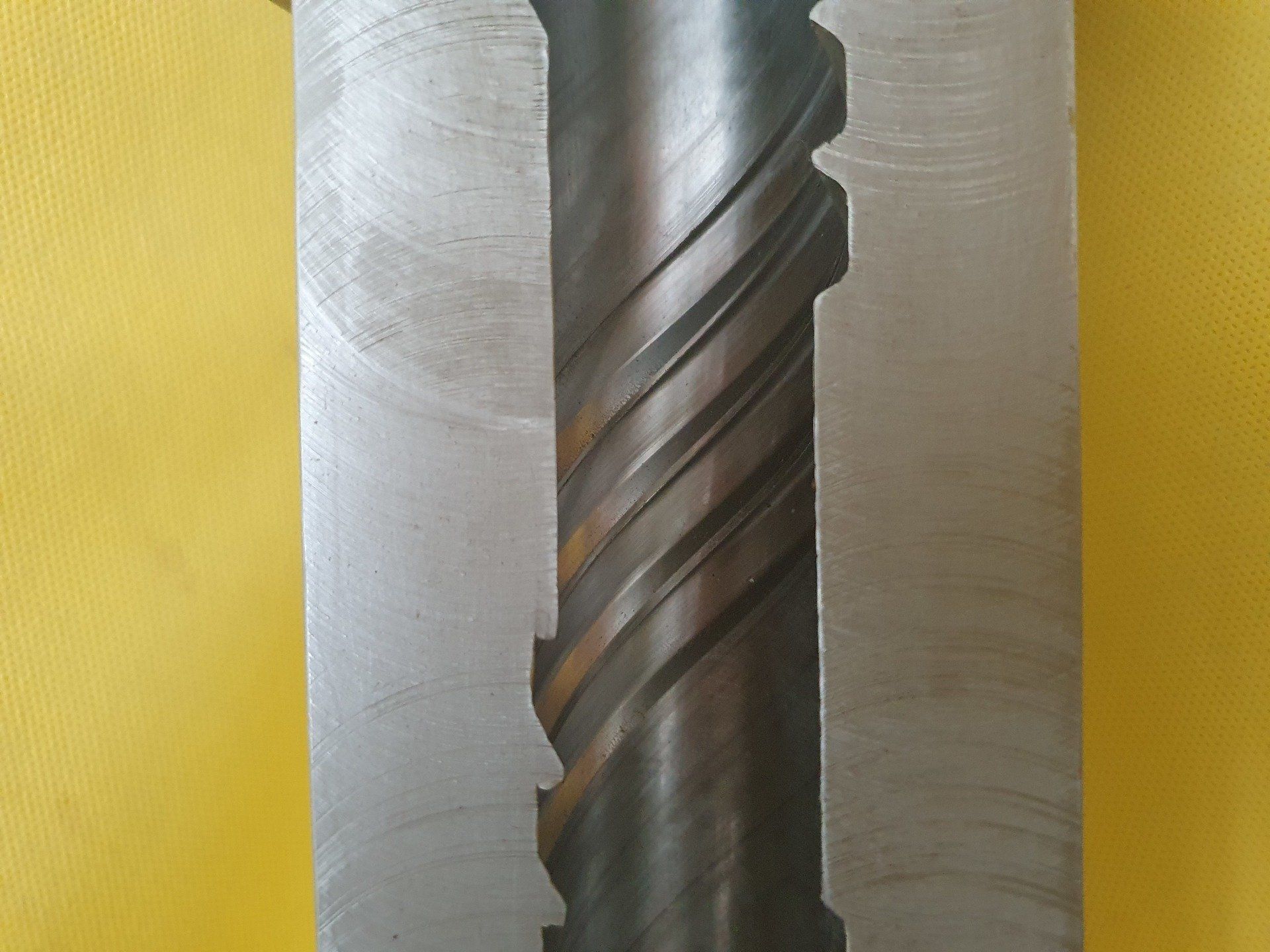

- Zylinder mit Wendel- oder Axialnuten.
Die Ausgestaltung im Hohlraum der Zylinder erfolgt nach Kundenvorgabe. Dabei setzen wir unterschiedliche Fräsungsvarianten ein oder liefern den Zylinder mit glatten Hohlraum. Senden Sie uns dazu Ihr Muster oder Ihre Zeichnung mit Ihrer Anfrage und Sie erhalten die Zylinder in der gewünschten Ausführungsvariante.
Fertigungsgrößen für Zylinder
Bei der Fertigung der Zylinder bewegen wir uns in folgenden Produktionsgrößen:
- Durchmesser ab: 25 mm
- Durchmesser bis: 100 mm
- Länge bis: 3700 mm
Bei des Größenangabe des Durchmessers handelt es sich um die Innenmaße der Zylinder, um eine präzise Fertigung zu gewährleisten. In der gewünschten Gesamtlänge gefertigt, nehmen wir die Fräsung im Hohlraum nach Bedarf vor. Individualität der Zylinder-Produktion besitzt daher einen hohen Stellenwert und ist als Ersatzteil, Kleinmenge oder Serienproduktion umsetzbar.
Häufig eingesetzte Werkstoffe
In der Produktion kommen unterschiedliche Werkstoffe für Zylinder zum Einsatz. Die folgende Auflistung zeigt die Materialien, die häufig bei der Zylinder-Produktion eingesetzt werden:
- Werkstoffnummer 1.7131 (16MnCr5) EC80: Einsatzstahl.
- Werkstoffnummer 1.7139 (16MnCrS5) EC80: Einsatzstahl mit höherem S-Gehalt.
- Werkstoffnummer 1.8550: Nitrierstahl.
Weitere Werkstoffe sind selbstverständlich in der Produktion von Zylinder einsetzbar. Benennen Sie das gewünschte Material direkt in Ihrer Anfrage.
